Минулого серпня мій Kukirin G2 Master просто відмовився їхати. Не поступово, не з попередженнями — вранці завів, проїхав метрів сто від будинку, і самокат став. Газ не реагує, дисплей горить, але жодного руху. Я тоді вирішив, що це батарея — заряд показував 60%, але мало що буває. Поніс у сервіс, майстер подивився п’ять хвилин і сказав: контролер. Я не розумів, що це означає і скільки це коштуватиме. Виявилося — чимало. І виявилося, що половину роботи майстра я міг би зробити сам заздалегідь, якби знав, на що дивитися.
Розповідаю те, що дізнався після тієї ситуації — і що допомагає визначити проблему з контролером без осцилографа і спеціального обладнання.
Що таке контролер і чому він виходить з ладу

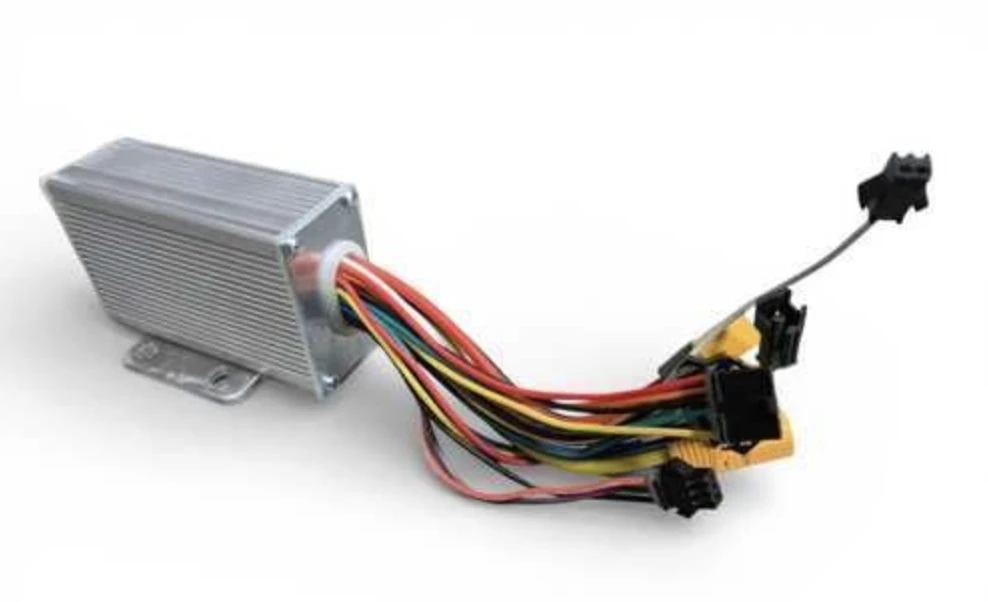

Контролер — це електронний блок, який керує роботою мотора: регулює струм від батареї, відповідає за прискорення і гальмування рекуперацією, обробляє сигнали від ручки газу і гальмівних важелів. Фактично це мозок самоката — без нього мотор не отримає керованого живлення, навіть якщо батарея повна.
Чому він ламається? Найпоширеніша причина — волога. Контролер розміщений усередині деки, яка не є повністю герметичною. Після їзди по мокрому асфальті, через калюжі або після миття самоката під тиском — волога потрапляє всередину і осідає на платі. Окислення контактів і роз’ємів відбувається не одразу, а через кілька тижнів або місяців. Власник не пов’язує поломку з конкретним дощовим днем тижневої давнини — і це нормально, причинно-наслідковий зв’язок тут неочевидний.
Друга причина — перегрів. При тривалій їзді в підйоми, при максимальному навантаженні або при температурі повітря вище 35 градусів контролер перегрівається. Якщо тепловідведення погане через пил і бруд усередині деки — ресурс компонентів скорочується швидше.
Третя — механічний удар. Падіння самоката на бік, сильний удар об бордюр, що передається через раму — все це може пошкодити пайку або роз’єми всередині блока.
Симптоми несправного контролера — і як не сплутати з іншими поломками
Головна складність із контролером — його симптоми схожі на симптоми інших несправностей: батареї, BMS, мотора, ручки газу. Тому важливо не просто знати ознаки, а вміти їх інтерпретувати в контексті.
Самокат не стартує взагалі. Дисплей увімкнувся, індикатор заряду показує рівень — але при натисканні на газ нічого не відбувається. Це найчастіший симптом відмови контролера. Але перед тим як робити висновки — перевірте, чи не стоїть самокат на підставці (деякі моделі блокують старт при піднятому колесі), чи не активований дитячий режим обмеження швидкості до нуля.
Помилки на дисплеї. Коди E1, E3, E5, E6, E8 у більшості моделей Kugoo і Kukirin вказують на проблеми з контролером або зв’язком між компонентами. E6 зазвичай означає помилку датчика Холла в моторі або проблему зі зв’язком мотор-контролер. E8 — захист від перегріву або перевантаження. Якщо помилка з’являється при запуску і не зникає — це сигнал для майстра.
Самокат їде, але різко скидає потужність на підйомах. Піднімаєтеся в гору, самокат сповільнюється до мінімуму або зупиняється, хоча заряд батареї нормальний. Це може бути і батарея (просадка напруги під навантаженням), і контролер (захист від перегріву спрацьовує передчасно). Щоб розрізнити: якщо після зупинки і хвилинного очікування самокат знову їде нормально — швидше за все контролер, а не батарея.
Ривки і нерівна робота мотора. Самокат смикається при наборі швидкості, мотор “схлипує” або дає нерівний крутний момент — це ознаки проблем із датчиками Холла або з обробкою їх сигналу в контролері.
Самовільне відключення під час їзди. Самокат без попередження вимикається на ходу — дисплей гасне, потужність зникає. Якщо після ввімкнення знову їде нормально — це або BMS акумулятора, або перегрів контролера. Якщо не вмикається після відключення — найімовірніше контролер або BMS.
Що можна перевірити самостійно
Без мультиметра і розуміння схеми більшість діагностики зводиться до виключення очевидного. Але навіть це економить час і гроші в сервісі.

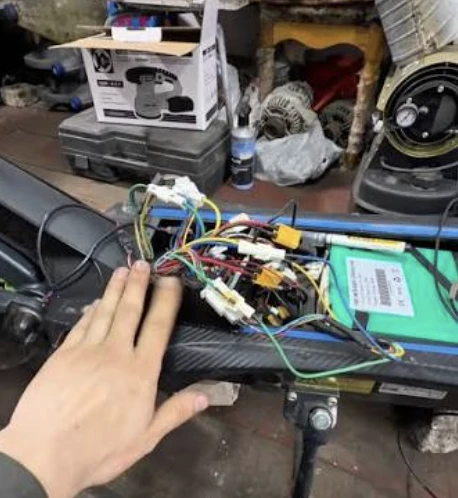

Перший крок — перевірте роз’єми. Відкрийте деку (зазвичай знімається на шурупах знизу) і огляньте всі роз’єми: колодки живлення від батареї до контролера, фазні дроти до мотора, роз’єм ручки газу, роз’єм дисплея. Окислені контакти виглядають як зеленуватий або білястий наліт. Якщо є — акуратно протріть контакти ватним тампоном зі спиртом або діелектричним очищувачем. Іноді це вирішує проблему без заміни будь-чого.
Другий крок — перевірте ручку газу. Відключіть її роз’єм від контролера і замкніть контакти сигнального дроту безпосередньо. Якщо самокат після цього поїхав — проблема в ручці газу, а не в контролері. Це проста і дешева заміна.
Третій крок — перевірте температуру. Якщо самокат відмовляє після тривалої їзди в спеку — дайте йому охолонути 20-30 хвилин у тіні. Якщо після охолодження проблема зникла — контролер перегрівався. Причина зазвичай у забрудненні вентиляційних отворів деки або в поганому контакті термопасти між контролером і радіатором (якщо він є на вашій моделі).
Четвертий крок — спробуйте скинути налаштування. На більшості моделей Kugoo і Kukirin є комбінація кнопок для скидання до заводських параметрів. Іноді контролер “зависає” в захисному режимі після перевантаження або збою живлення, і скидання вирішує проблему без ремонту.
Коли без майстра не обійтися
Якщо жоден із перелічених кроків не дав результату — проблема, швидше за все, усередині самого контролера: згорілий польовий транзистор, пошкоджена пайка, вихід з ладу мікропроцесора. Це вже потребує мультиметра, знання схеми і паяльника. Без досвіду краще не відкривати корпус контролера самостійно — можна погіршити ситуацію.
У майстра перша діагностика займає 15-30 хвилин. Якщо проблема в транзисторі або роз’ємах — це ремонтується за 200-600 гривень. Якщо контролер згорів повністю — потрібна заміна. Ціна нового блока залежить від моделі: для базових Kugoo — 800-1200 гривень, для G2 Master і G2 Max — 1200-2000 гривень.
Важливий момент при заміні: контролери Kugoo і Kukirin не взаємозамінні між моделями, навіть у межах однієї лінійки. G2, G2 Pro, G2 Master і G2 Max — у кожного свій блок із власними параметрами напруги і струму. Детальну інформацію про те, яка саме деталь підходить до вашої моделі, і де її знайти, є на сторінці ознаки несправності контролера електросамоката в Mobline — там же є каталог блоків за моделями.
Як продовжити ресурс контролера
Кілька простих речей суттєво збільшують термін служби контролера — і жодна з них не потребує технічних знань.
Не мийте самокат під тиском. Навіть якщо виробник заявляє захист від бризок — це не те саме, що захист від струменю води. Вода під тиском потрапляє через вентиляційні отвори деки і осідає на платі контролера. Протирайте самокат вологою ганчіркою, а деку — після обов’язкового просушування.
Після їзди в дощ або по мокрій дорозі — не ставте самокат одразу в тепле приміщення. Різкий перепад температур викликає конденсат усередині деки. Краще дати йому постояти при кімнатній температурі 30-40 хвилин перед тим, як заносити в тепло.
Раз на сезон обробляйте всі роз’єми під декою діелектричним спреєм. Ця процедура займає 10 хвилин і вартує 150-200 гривень за балончик спрею, яким вистачить на кілька років. Захист роз’ємів від окислення — найдешевша профілактика найдорожчої поломки.
